Sin existencias

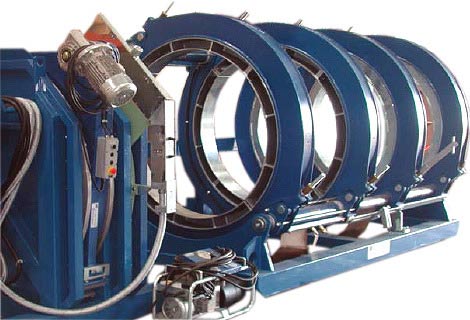

La PT1600 es una máquina para la soldadura de tubería y accesorios en PE, PP, PVDF y otros termoplásticos.
Se suministra completa con: máquina básica diámetro 1600, espejo calentador desmontable revestido en PTFE, refrentadora eléctrica desmontable y motor electrohidráulico, abrazadera para accesorios diámetro 1600mm y juego de insertos reductores de aleación ligera diámetros 1000, 1200 y 1400mm.
Rango de Soldadura: 1000 – 1600mm
| DATOS DE FUNCIONAMIENTO | |
| Temperatura ambiente | 0…50ºC |
| Humedad | 95 RH% |
| Temp.. transporte y almacenamiento | -10…60ºC |
| DATOS ELÉCTRICOS | |
| Voltaje | 400 V 3ph |
| Frecuencia | 50 Hz |
| Potencia máquina | 55,9 KW 82 A |
| Espejo calentamiento | IP 54 48,90 KW |
| Refrentadora | IP 20 3,05 KW |
| Unidad hidráulica | IP 44 4,0 KW (2800 rpm) |
| Motor eléctrico de la grúa | 1,85 KW |
| DATOS HIDRÁULICOS | |
| Máxima presión trabajo | 160 bar |
| Selección Cilindros | 69,08 cm2 |
| Presión | 0 – 160 bar |
| Escala precisión manómetro | CI 1.0 |
| Revoluciones motor unidad hidráulica | 2800 rpm |
| Capacidad volumétrica de la bomba | 5 cm3/rev. |
| Capacidad | 18 l/min |
| Aceite hidráulico | ISO 46 |
| Depósito | 7 l |
| DATOS MECÁNICOS | |
| Sistema transmisión | Cadena |
| Carrera máxima del carro | 690 mm |
| Diámetro barra de desplazamiento | 100 mm |
| Distancia entre cilindros | 1900 mm |
| DIMENSIONES | |
| Máquina básica | 3500x2270x2350 mm |
| Refrentadora | 2140x440x2250 mm |
| Espejo calentamiento | 2000x250x2250 mm |
| Unidad hidráulica | 800x510x310 mm |
| Soporte Espejo y Refrentadora | 1760x1500x1880 mm |
| PESO | |
| Máquina básica | 2560 kg |
| Refrentadora | 858 kg |
| Espejo calentamiento | 260 kg |
| Unidad hidráulica | 54 kg |
| Soporte Espejo y Refrentadora | 460 kg |
| Plato portabridas | 350 kg |
| Set completo de Insertos | 1896 kg |
| Gama de soldadura | 1000-1600 |
|---|---|
| Potencia | 55.0 Kw |
| Automática | Opcional |
| Homologada Gas | No |
| Propulsada | Opcional |
| Hidráulica o Manual | Hidráulica |
