• Accesorios para tomas
En lugar de utilizar accesorios metálicos o tés reducidas costosas, ya es posible realizar tomas de PE para ventosas u otros elementos de la red tanto en taller como en obra, tal y como se observa a continuación. Esto es importante cuando queremos hacer una toma a partir de un diámetro grande de PE.

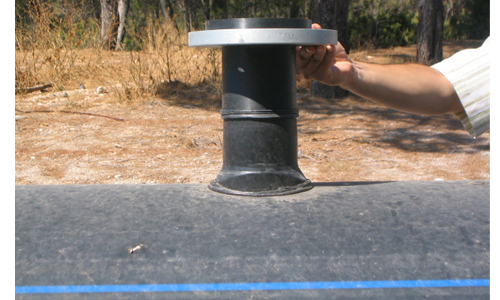

• Salida para ventosa con placa flexible
El agua prácticamente no es compresible, mientras que el aire si lo es, por lo que es imprescindible sacar el aire o colocar sistemas que permitan su salida en las conducciones a presión. Las ventosas se colocaran en los puntos altos de la conducción ya que como el aire es menos pesado que el agua, es allí adonde ira el aire que quede dentro de la conducción. Antes de poner en marcha una instalación que trabaje a presión, es necesario purgar bien la tubería para que salga todo el aire.
• Acometidas
Las acometidas a viviendas suelen ir desde DN 20 hasta 110 y prácticamente todas se realizan hoy día con tuberías de PE, ya sea en PE 40, PE 80 o PE 100. Como ya se ha dicho, los tubos de PE 40 de baja densidad no se pueden soldar y por tanto en estos casos se deben utilizar accesorios mecánicos, metálicos o de plástico.
Para tubos de PE 80 de alta o media densidad y para tubos de PE 100 de alta densidad se utilizan sistemas de unión por soldadura socket o por electrofusión. La gran ventaja de estos sistemas es que no tienen roscas y por tanto la posibilidad de fuga es mucho menor.
• Tubos fabricados con material PE 100-RC (resistentes a la fisuración)
La resistencia de este material a la propagación lenta de fisuras (SCG-Slow Crack Growth), permite recomendarlo para aplicaciones NO-DIG y para instalaciones sin cama de arena.
La variedad de técnicas de instalación sin apertura de zanja, se está incrementando continuamente:
– Las técnicas de Perforación Dirigida (HDD Horizontal Drilling), Entubado (Relining) y Torpedo Rompedor (Burstlining) se están utilizando para aplicaciones urbanas.
– Las técnicas de instalación por Zanjadora (Milling) y Arado Topo (Ploughing) se están utilizando para tuberías de transporte en el campo.
Todas estas técnicas usan los beneficios del PE 100-RC con 100 años de vida útil y sin cama de arena de acuerdo con la norma DIN PAS 1075 y UNE-EN 12201. Estas son las razones del rápido crecimiento en el mercado alemán.
• Bridas anti-filtración y pasamuros
Para evitar filtraciones de agua en tubos que atraviesen muros, suelos, piscinas, etc., se deben instalar juntas anti-filtración de EPDM, a prueba de presión y fugas. Las juntas anti-filtración están diseñadas para los diámetros normalizados de tuberías plásticas, pero por su gran flexibilidad también se pueden utilizar con tubos de otros materiales.
Otra solución para evitar grietas por filtraciones es la junta pasamuros electrosoldable, muy utilizada en las salidas de depósitos, arquetas, pozos, etc. El pasamuros electrosoldable se suelda al tubo de PE. Su forma especial permite una sujeción y estanquidad total con el hormigón.
>>> Si conoces alguna solución más, estaría encantado de incorporarla a este post. Deja un comentario.
